拆解3W廉价LED灯

拆解一个2元包邮3W的LED顺便带上电路图，这次买了5粒回来，当夜灯，还是可以的，才2元，还包邮。

典型的阻容降压，灯用的是5730的贴片，用3粒，上图

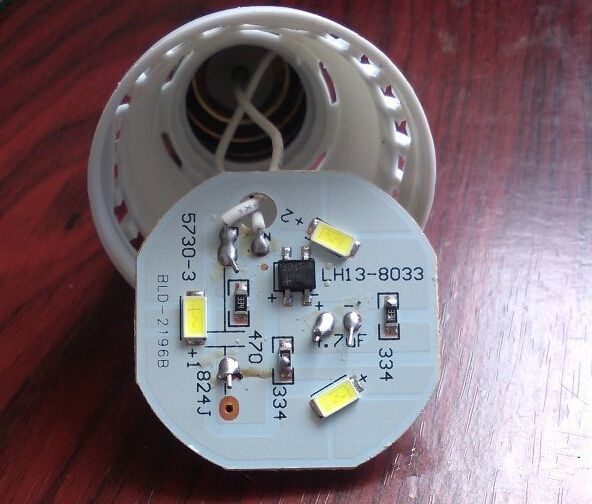

正面，3粒灯，用的是整流堆，不是4粒二极管了

估计比4粒二极管成本要低不少

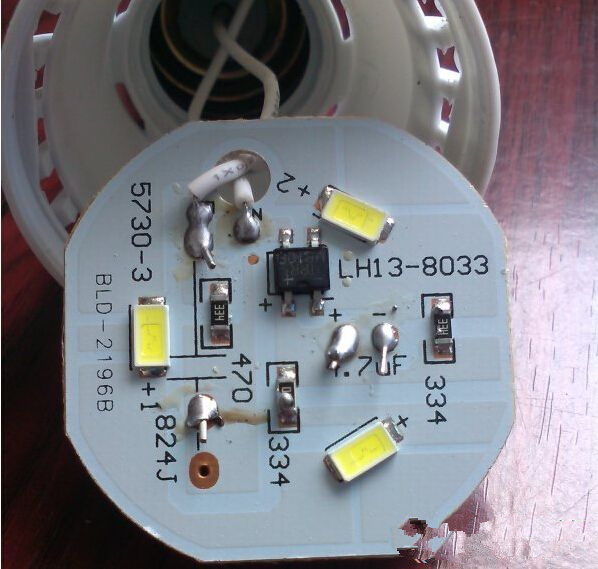

来张近一点的，隐约能看到LED灯里面有3个灯丝

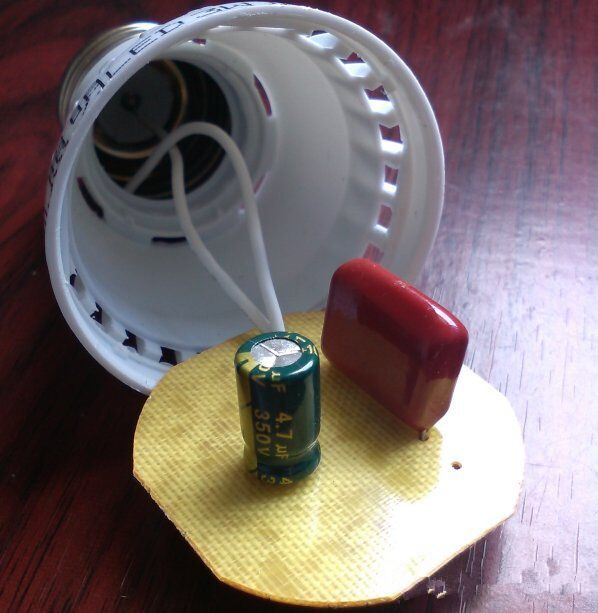

电解电容，350V的。4.7U的

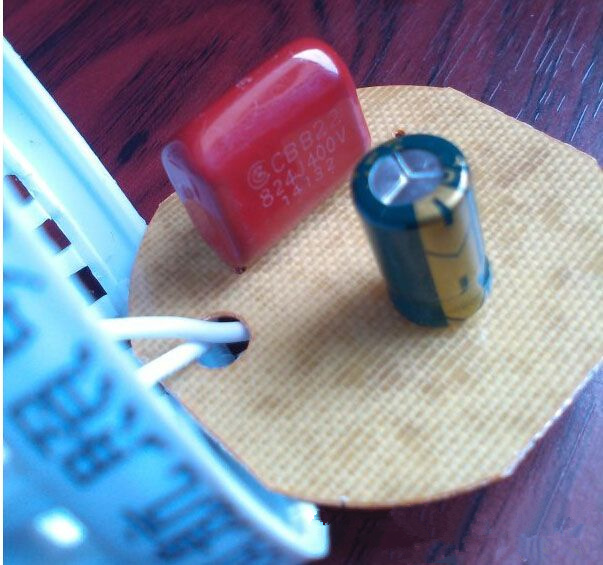

824的电容

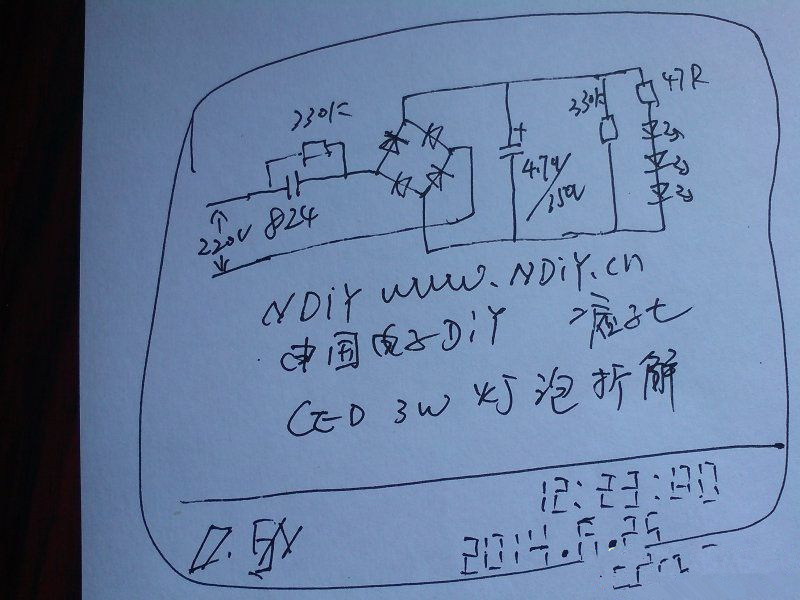

带上电路图，供，想DIY的人用，切记，电解电容前那个并联的电阻要接上，

不然容易引起瞬间高压损坏LED。

桥堆画错了，不好意思，自己更正......

改正电路。
